はじめに
中央監視室の監視方式は、近年モニターや液晶ディスプレイによるソフトウェア監視へと移行が進んでいます。設備構成に変更があってもソフトの改修だけで対応できるため、レイアウト変更や機能追加への柔軟性という点では大きなメリットがあります。
一方で、上下水道のポンプ場や浄化センターの工事を受注された盤メーカー様、ポンプメーカー様からは、依然としてアクリル製グラフィックパネルによる中央監視盤のご相談を多くいただきます。「モニターの方が主流なのに、なぜあえてパネルを選ぶ会社が多いのか」と疑問に思われる方もいらっしゃるかもしれません。
本記事では、その理由と、数あるグラフィックパネルの中でアクリル製を選ぶメリット、そして発注から納品までの流れについてご紹介します。
1. なぜポンプ場・浄化センターではパネル監視が今も選ばれるのか
モニター監視の強みは「変更への柔軟性」にあります。逆に言えば、設備の更新や絵柄の変更がほとんど発生しない施設であれば、その柔軟性を活かす場面自体が少ないということでもあります。
ポンプ場のような比較的小規模な施設は、浄化センターの中枢設備などと比べて設備改修の頻度が低く、竣工後に系統図や絵柄を変更する機会がほぼありません。一度仕様を決めてしまえば、その後何年にもわたって同じ表示内容で運用されるケースが大半です。
このような施設では、ソフトウェアのライセンス更新やシステム保守が発生しないアクリル製グラフィックパネルの方が、長期的な運用コストやトラブルの少なさの面でかえって理にかなっていると言えます。加えて、パネルは電源が入っていない状態でも盤面のレイアウトを目視で確認できるため、点検や引き継ぎの際にも分かりやすいという声もいただきます。さらに、停電時にはモニターやディスプレイによる監視ができなくなりますが、アクリル製グラフィックパネルは盤面自体に系統図が印刷されているため、停電時でも設備全体の構成を目視で把握できるという安心感があります。

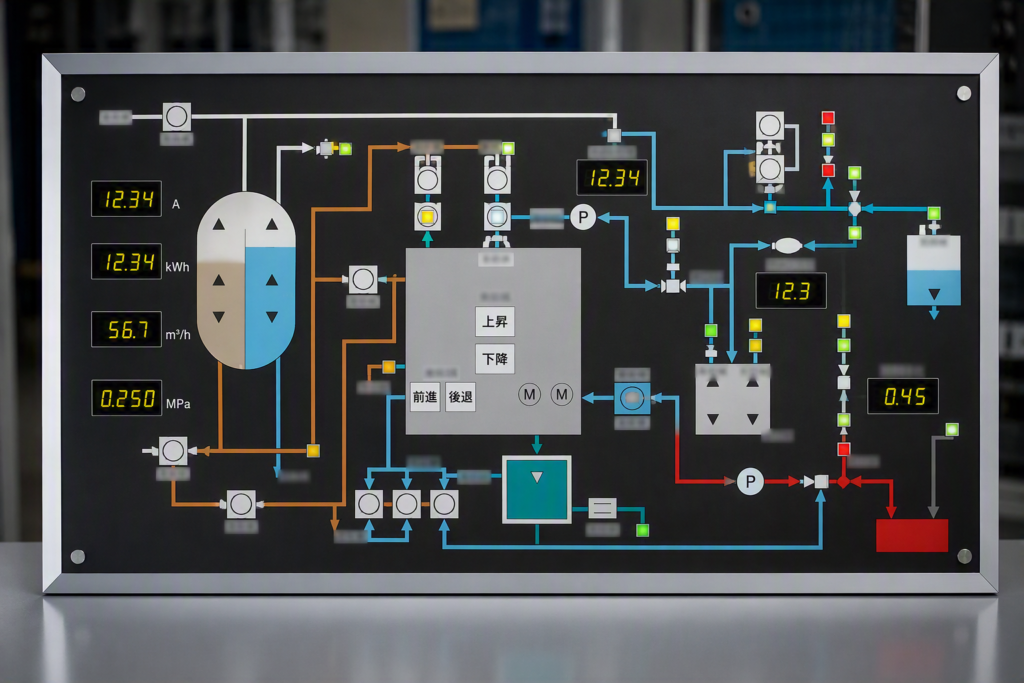

2. グラフィックパネルとは何か
グラフィックパネルとは、中央監視室に設置され、設備全体を視覚的に表示する監視盤の総称です。上下水道施設に限らず、交通管制センターや鉄道の運行監視、発電所・変電所などでも導入されており、配管・設備の系統をイラストとして盤面に示し、稼働状態をLEDランプなどで表示する点は共通しています。モザイクパネル、アクリルパネル、鉄板シルクパネルなどの種類があり、案件の意匠性や予算、設置環境に応じて選定されるのが一般的です。

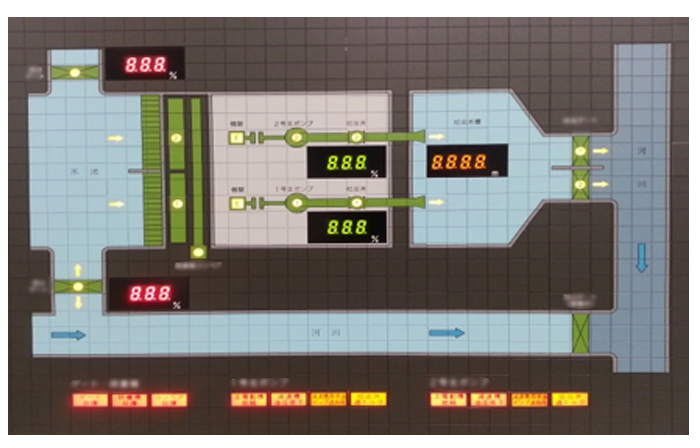

※モザイクパネルは一部分のみの変更等が可能です
3. アクリル製グラフィックパネルのメリット
数ある選択肢の中で、アクリル製グラフィックパネルには次のような特長があります。
表面の平滑性が非常に高い
アクリルは表面が滑らかで、触れたときの質感も上質です。モザイクパネルや鉄板シルクパネルと比べて、盤面全体がフラットで統一感のある仕上がりになりやすい点が特徴です。
光の透過率が高く、印刷した絵柄が色鮮やかに見える
アクリルの光の透過率はガラスよりも高く、光を遮りにくい性質を持っています。そのため、盤面に印刷した設備系統図やイラストが、バックライトやLEDの光を受けて色鮮やかに浮かび上がって見えます。長期間にわたって同じ絵柄を表示し続けることが多いポンプ場・浄化センターだからこそ、この見え方の良さは大きな価値になります。
4. 弊社がワンストップで解決します

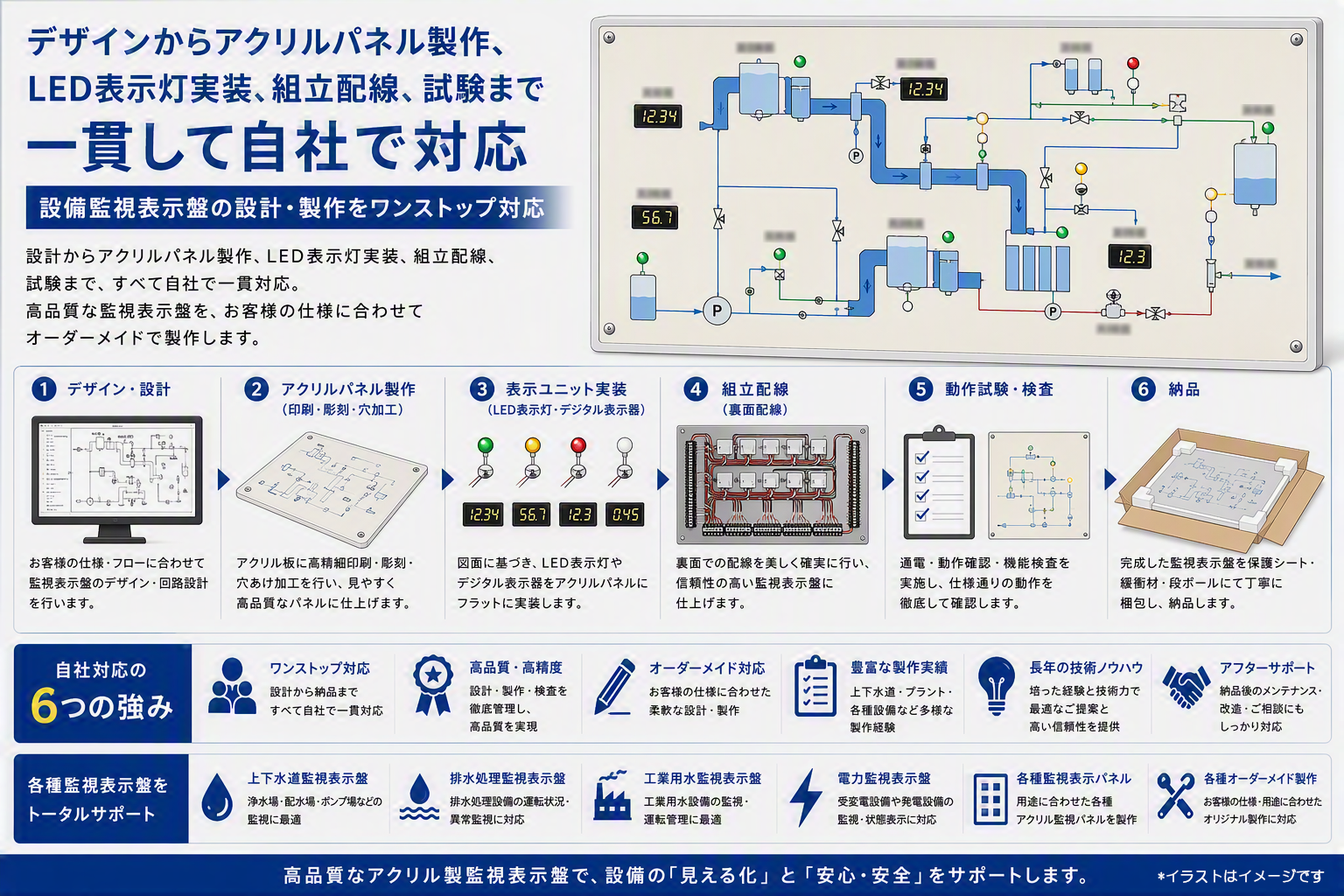

私たち (株)ケー・シー・シー・商会は、デザインからアクリル板製作、組立配線、試験まで一貫して自社で対応しています。お客様は仕様のご要望をお伝えいただくだけ。複数業者との調整や細かな工程管理に労力を割く必要はありません。
さらに、当社独自のLED表示ユニットにより、盤面とLEDの段差がない「面照光（面一）」を実現しています。凹凸のないフラットな仕上がりは、見た目の美しさだけでなく、ホコリが溜まりにくくメンテナンス性が高いという実用面でのメリットにもつながります。
盤面の仕上がりには独自の化粧枠を採用しており、高い意匠性と、筐体への取り付けやすさを両立しています。現場での作業は、ケーブルまたは端子台への接続のみで完了するため、施工チームの作業負担を大きく減らすことができます。
加えて、表面図の作成、カラーイラストの作成、LEDランプ等の手配書作成、接続図の作成、そして納入前のパネル受け入れ検査まで、すべてお任せいただけます。
5. 発注から納品までの流れ
実際にご依頼いただいてから仕様が固まるまでは、おおむね次のようなステップで進みます。
- 弊社による作図：2週間
- お客様確認：1週間
- 修正対応：1週間
- お客様からユーザー様への提出処理：2〜3日
- ユーザー様承認返却：1週間
- 軽微な修正：2〜3日
- 仕様決定 → 着工指示
仕様が決定し着工の指示をいただいてからの製作期間は、約2ヶ月を目安にしています。作図から仕様決定までのやり取りを含めると、着手からトータルで3ヶ月前後を見込んでいただくとスケジュールが立てやすくなります。入札案件で工期が決まっている場合は、できるだけ早い段階でお声がけいただくことをおすすめします。
6. こんな会社様におすすめです
・ポンプ場や浄化センターの入札案件で工事を受注し、限られた期間で中央監視盤一式を仕上げる必要がある盤メーカー様
・設備改修の少ない施設向けに、長期間安定して使えるパネル監視方式を採用したいポンプメーカー様
・グラフィックパネルの材質選定からデザイン、製作、検査まで任せられる相手を探している中堅〜大手の会社様
7. まとめ
モニターやソフトウェアによる監視が広がる一方で、設備改修や絵柄変更がほとんど発生しないポンプ場・浄化センターのような施設では、アクリル製グラフィックパネルが今も有力な選択肢であり続けています。表面の平滑性と高い光透過率による鮮やかな発色、そしてシステム保守が不要な運用のしやすさが、その理由です。
デザインから組立配線、試験、検査までを一社で完結できる弊社なら、仕様検討から納品まで安心してお任せいただけます。中央監視盤・グラフィックパネルの製作をご検討の際は、スケジュールに余裕を持ってぜひ一度KCCまでお問い合わせください。
