大型マルチカラー数字表示器

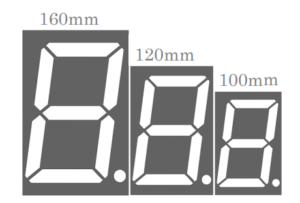

文字高160mm 120mm 100mm のBCD入力数字表示器
特徴
- 鉄板パネルや弊社Ｍ20 モザイクパネルに実装できます。
- 文字高さは 160mm 120mm 100mm の 3 種類より選択が可能です。
- 鉄板パネル用として、室内向け標準輝度と屋外向け高輝度の２種類を準備しています。
- ７色マルチカラー表示が可能です。
- 輝度の明暗制御が可能な外部端子を準備しています。
- フォトカプラ内蔵により、信号を絶縁しています。
機能
- 色指定信号によりマルチカラー7 色の可変発光が可能な表示器です。
- 黄色と橙色発光の選択設定が可能です。
- 明暗切り替えが可能です。
- ＢＣＤ信号、Ｄ.Ｐ信号、発光色指定信号の正負論理の設定ができます。
- ＳＴＢ信号のスルー、ラッチ機能が設定できます。
- ＬＴ信号で 7 セグメントとＤ.Ｐが全点灯します。
- ＢＩ信号をＯＮ/ＯＦＦすることで消灯、フリッカが可能です。
- ゼロサプレス機能により上位桁の“０“を消灯することができます。
- 少数点を外部制御とする際、浮動小数点位置に同期してゼロサプレスを行います。
型式
例 ： ＫＤ １００ ＡＩ － Ｍ ― Ｍ２０
- １００ ･･･ 文字高
- ＡＩ ･･･ 区分
- Ｍ ･･･ マルチカラー
- Ｍ２０ ･･･ 用途
| 型式 | 文字高［ｍｍ］ | 輝度 | 輝度（参考）［cd/㎡］（白色点灯時） | 用途 |
| KD100AI-M-M20 | 100 | 標準 | 1000 | M20 モザイク用 |
| KD120AI-M-M20 | 120 | 標準 | 1000 | |
| KD160AI-M-M20 | 160 | 標準 | 1000 | |
| KD100AI-M-P | 100 | 標準 | 1000 | 鉄板パネル用 |
| KD120AI-M-P | 120 | 標準 | 1000 | |
| KD160AI-M-P | 160 | 標準 | 1000 | |
| KD100AO-M-P | 100 | 高輝度 | 11000 | 鉄板パネル用 (屋外防水筐体に実装) |
| KD120AO-M-P | 120 | 高輝度 | 9200 | |
| KD160AO-M-P | 160 | 高輝度 | 8500 |
輝度はセグメント単体の参考値です。
表示色と表示文字
赤・緑・青・黄・橙・シアン・マゼンダ・白
外部信号により表示色の切り替えを行う場合、黄色と橙色はスイッチで設定します。
